Aide-mémoire pour ezTK
Version 2024-02 Christophe Schlick

Ce document a pour objectif d'être un aide-mémoire présentant de manière synthétique, l'ensemble des fonctionnalités offertes par la bibliothèque ezTK (prononcer easy-téka) utilisable avec le langage de programmation Python. Comme son acronyme le laisse supposer, cette bibliothèque a été conçue pour permettre à des programmeurs débutants de réaliser très simplement et très rapidement des applications Python mettant en oeuvre des interfaces graphiques (Graphical User Interface), pilotées au clavier et à la souris, et fonctionnant de manière quasi-identique sous les plateformes Windows, MacOS et Linux.

Concrètement, la bibliothèque ezTK se présente comme une couche simplificatrice de la bibliothèque tkinter qui fait partie des modules disponibles en standard avec l'environnement de développement Python. La bibliothèque tkinter est elle-même une adaptation au langage Python d'une bibliothèque encore plus générale, appelée Tk, dont le développement a débuté il y a plus de 30 ans et qui a été adaptée pour plus d'une vingtaine de langages de programmation différents.

Comme c'est le cas pour tout aide-mémoire, ce document ne vous permettra pas d'apprendre à programmer avec ezTK mais vous permettra uniquement de retrouver les noms, les rôles et les paramètres des différentes fonctions fournies par le module, lorsque vous aurez un doute sur tel ou tel point de syntaxe ou de mise en oeuvre. En fait, la seule et unique manière efficace pour arriver à maîtriser n'importe quelle bibliothèque logicielle disponible pour n'importe quel langage de programmation consiste à lire, exécuter, comprendre et modifier des exemples de programmes mettant en oeuvre les fonctionnalités offertes par cette bibliothèque.

C'est pour cela que ce document est indissociable d'une autre ressource qui vous est fournie dans le cadre de l'UE "Programmation et Applications Interactives", il s'agit des 32 exemples de programmes disponibles dans la rubrique Exemples de Niveau C sur le site web du cours. Pour simplifier le téléchargement, l'ensemble des fichiers nécessaires pour tester tous ces exemples ont été regroupés dans une archive ZIP. Les codes source de tous ces exemples (numérotés de 1A à 7F) ont également été fusionnés dans un fichier PDF que vous pourrez soit imprimer, soit visualiser directement dans un onglet de votre navigateur. Il est fortement conseillé de lire et de tester ces exemples dans l'ordre indiqué, car les notions y sont présentées de manière progressive, et il est fortement déconseillé de passer à l'exemple suivant tant que vous n'avez pas compris l'intégralité des lignes de code de l'exemple courant. Voici la liste des 7 thématiques qui sont abordées successivement par ces 32 exemples :

A - Introduction

1 - Installation de la bibliothèque ezTK

La bibliothèque ezTK ne fait pas partie des modules disponibles en standard avec l'environnement de développement Python. Il faut donc que l'interpréteur Python sache comment trouver le code source de la bibliothèque pour pouvoir en utiliser les fonctionnalités. Les bibliothèques non standards nécessitent habituellement une procédure d'installation spécifique pour les faire fonctionner, mais dans le cas d'ezTK comme la bibliothèque se compose d'un seul et unique fichier, le processus est plus simple : il suffit de télécharger ce fichier, nommé ezTK.py, et de le stocker dans le dossier où se trouvent les fichiers des applications qui utilisent la bibliothèque.

Ensuite, pour pouvoir utiliser la bibliothèque, il suffit d'importer l'intégralité des fonctionnalités avec la commande suivante :

from ezTK import *

2 - Liste des widgets

Quelque soit la bibliothèque utilisée, le principe général de développement d'une interface graphique consiste à créer une fenêtre principale et y ajouter un certain nombre d'éléments pour afficher des données et permettre à l'utilisateur d'interagir avec elles. Ces éléments s'appellent des widgets, terme obtenu par contraction de window gadgets. On peut considérer les widgets comme des briques que l'on va combiner de manière très libre pour créer à la fois l'aspect graphique et l'aspect fonctionel des interfaces utlisateurs. La bibliothèque ezTK propose ainsi 12 types de widgets, qui se répartissent en trois grandes catégories :

3 - Syntaxe générale

Pour chacun des 12 types de widgets disponibles dans ezTK est associée une fonction de création spécifique. Donc pour créer une widget d'un type donné, il suffit d'appeler la fonction correspondante et de lui fournir les paramètres de configuration. La syntaxe générale de ces appels de fonction est la suivante :

widgetName = WidgetType(master, propA=valA, propB=valB, ...)

Lors de la création d'une widget, seul le paramètre master est obligatoire, car il faut systématiquement préciser à quel endroit de la fenêtre, la nouvelle widget est insérée. Seule les fenêtres autonomes de l'application (appelées master windows) ne possède pas de paramètre obligatoire master (cf. Exemple C6A).

A l'inverse, tous les couples prop=val sont optionnels dans l'appel de la fonction de création de la widget. Cela est lié au fait que chaque propriété possède une valeur par défaut, ainsi toute propriété qui n'est pas passée en paramètre va automatiquement être initialisée à sa valeur par défaut. La section E à la fin de ce document va détailler le rôle et la valeur par défaut pour chacune des propriétés définies par ezTK, en les listant par ordre alphabétique pour permettre de les retrouver facilement. Mais évidemment, toutes les propriétés ne s'appliquent à toutes les widgets, c'est pour cela qu'à chaque type de widget décrit dans les sections B, C et D, on fournira la liste des propriétés utilisables pour ce type de widget.

B - Widgets d'organisation

Les widgets d'organisation (également appelées conteneurs) sont utilisées pour définir la mise en page des widgets présentes dans la fenêtre. Le principe général consiste à organiser les widgets de manière hiérarchique, en associant une zone rectangulaire de la fenêtre pour chacun des niveaux hiérarchiques.

1 - Win

Win est une widget d'organisation qui permet de créer une fenêtre autonome sur l'écran (cf. Exemples C1A, C1B, C1C, C6A)

Propriétés : title, grow, bg, fg, font, width, height, op, ip, flow, fold, relief, border, click, key, inout, move

Méthodes : loop(), after(),

2 - Frame

Frame est une widget d'organisation qui permet de définir une zone rectangulaire dans laquelle seront regroupées d'autres widgets. Une Frame peut contenir un nombre quelconque de widgets, y compris d'autre Frame ce qui permet une organisation hiérarchique de la mise en page de la fenêtre. Les propriétés flow et fold sont les plus importantes d'une widget Frame car elles contrôlent le positionnement géométrique des widgets insérées dans le conteneur, ainsi que la manière dont les widgets sont numérotées automatiquement. Ce fonctionnement est détaillé dans la section Mise en page, à la fin de ce document (cf. Exemples C1D, C1E, C1F)

Propriétés : grow, bg, fg, font, width, height, op, ip, flow, fold, relief, border

C - Widgets d'information

Les widgets d'information sont utilisées pour visualiser les données destinées à l'utilisateur (valeurs numériques, messages d'information, blocs de texte, images, couleurs...)

1 - Brick

Brick est une widget permettant d'afficher, soit une zone rectangulaire de couleur unique définie par la propriété bg, soit une image définie par la propriété image (cf. Exemples C1A, C1B, C2A, C2B, C2C)

Propriétés : grow, bg, image, width, height, relief, border

2 - Label

Label est une widget permettant d'afficher une chaîne de caractères définie par la propriété text, associée à une police définie par la propriété font (cf. Exemples C1C, C2D, C3A, C3B, C3C)

Propriétés : grow, bg, fg, text, font, width, height, relief, border

3 - Listbox

Listbox fournit une widget permettant d'afficher une liste de chaîne de caractères (une par ligne) dans une zone de texte. Le contenu d'une Listbox se gère comme le contenu d'une liste Python standard (cf. Exemple C4E)

Propriétés : grow, bg, fg, image, width, height, scroll, relief, border

4 - Canvas

Canvas fournit une widget très générale permettant de créer une zone d'affichage rectangulaire qui peut contenir des éléments variés (textes, images, tracés géométriques) qui peuvent même être animées (cf. Exemples C7A, C7B, C7C, C7D, C7E)

Propriétés : grow, bg, fg, width, height, scroll, relief, border

Méthodes : create_rectangle, create_oval, create_line, create_arc, create_polygon, create_image, create_text

D - Widgets d'interaction

Les widgets d'interaction sont utilisées pour récupérer les actions de l'utilisateur au clavier et à la souris

1 - Button

Button fournit une widget similaire à une Brick (affichage d'une image) ou un Label (affichage de texte) mais qui permet à l'utilisateur de lancer une action, définie par la propriété command, lorsqu'il clique sur la zone rectangulaire associée à la widget (cf. Exemples C3A, C3B, C3C)

Propriétés : grow, bg, fg, text, font, image, width, height, relief, border, command

2 - Scale

Scale fournit une widget qui permet à l'utilisateur de choisir une valeur numérique (entière ou réelle) entre 2 bornes prédéfinies. Il se présente sous la forme d'un potentiomètre horizontal ou vertical (cf. Exemple C4A)

Propriétés : grow, scale, troughcolor, width, height, orient, relief, border, state, command

3 - Spinbox

Spinbox : fournit une widget qui permet à l'utilisateur de choisir un élément dans une liste prédéfinie contenant des valeurs numériques ou des chaînes de caractères (cf. Exemple C4B)

Propriétés : grow, bg, fg, text, font, width, height, relief, border, state, command

4 - Entry

Entry : fournit une widget qui permet à l'utilisateur de saisir un mot ou une ligne de texte au clavier (cf. Exemple C4C)

Propriétés : grow, bg, fg, text, font, width, height, relief, border, state, command

5 - Menu

Menu : fournit une widget qui permet de créer une barre de menus déroulants pour la fenêtre (cf. Exemple C4D)

Propriétés : grow, bg, fg, text, font, width, height, relief, border

Méthodes : add_command, add_checkbutton, add_radiobutton, add_cascade

6 - Dialog

Dialog : fournit une widget qui permet de créer différents types de fenêtres de dialogue, qui viennent s'afficher temporairement au-dessous de la fenêtre principale de l'application pour fournir des notifications ou poser des questions à l'utilisateur (cf. Exemple C5D)

Propriétés : title, mode, message

E - Propriétés des widgets

Cette section va lister, par ordre alphabétique, l'ensemble des propriétés utilisables pour l'ensemble des widgets fournies par ezTK. Il faudra se référer aux sections B, C et D ci-dessus, pour avoir la liste précise des propriétés qui s'appliquent effectivement pour chacun des 12 types de widgets.

Pour chaque propriété, la liste indique également la valeur par défaut (placée juste après le signe =) qui sera automatiquement utilisée si l'utilisateur ne fournit pas de valeur spécifique pour cette propriété :

● Si la fonction est appelée sans fournir de paramètres, on utilise simplement le nom de la fonction :
      command=func
● Si la fonction est appelée avec des paramètres constants valA,valB,..., on utilise la forme courte de l'instruction lambda pour fournir les paramètres transmis à la fonction :
      command=lambda:func(valA,valB,...)
● Si la fonction est appelée avec des paramètres variables varA,varB,..., on utilise la forme longue de l'instruction lambda pour fournir les paramètres transmis à la fonction :
      command=lambda a=varA,b=varB,...:func(a,b,...)
● Si fold=None (= pas de repliement), le flux est appelé monodirectionnel et est défini par une seule direction cardinale 'N','E','S','W' indiquant la direction de remplissage du conteneur
● Si fold=n (= repliement au bout de n widgets), le flux est appelé bidirectionnel et utilise deux directions cardinales (primaire et secondaire), qui doivent nécessairement être orthogonales (l'une verticale, l'autre horizontale). La direction primaire correspond à la direction d'insertion des widgets dans le conteneur, alors que la direction secondaire correspond à celle du repliement

F - Eléments complémentaires

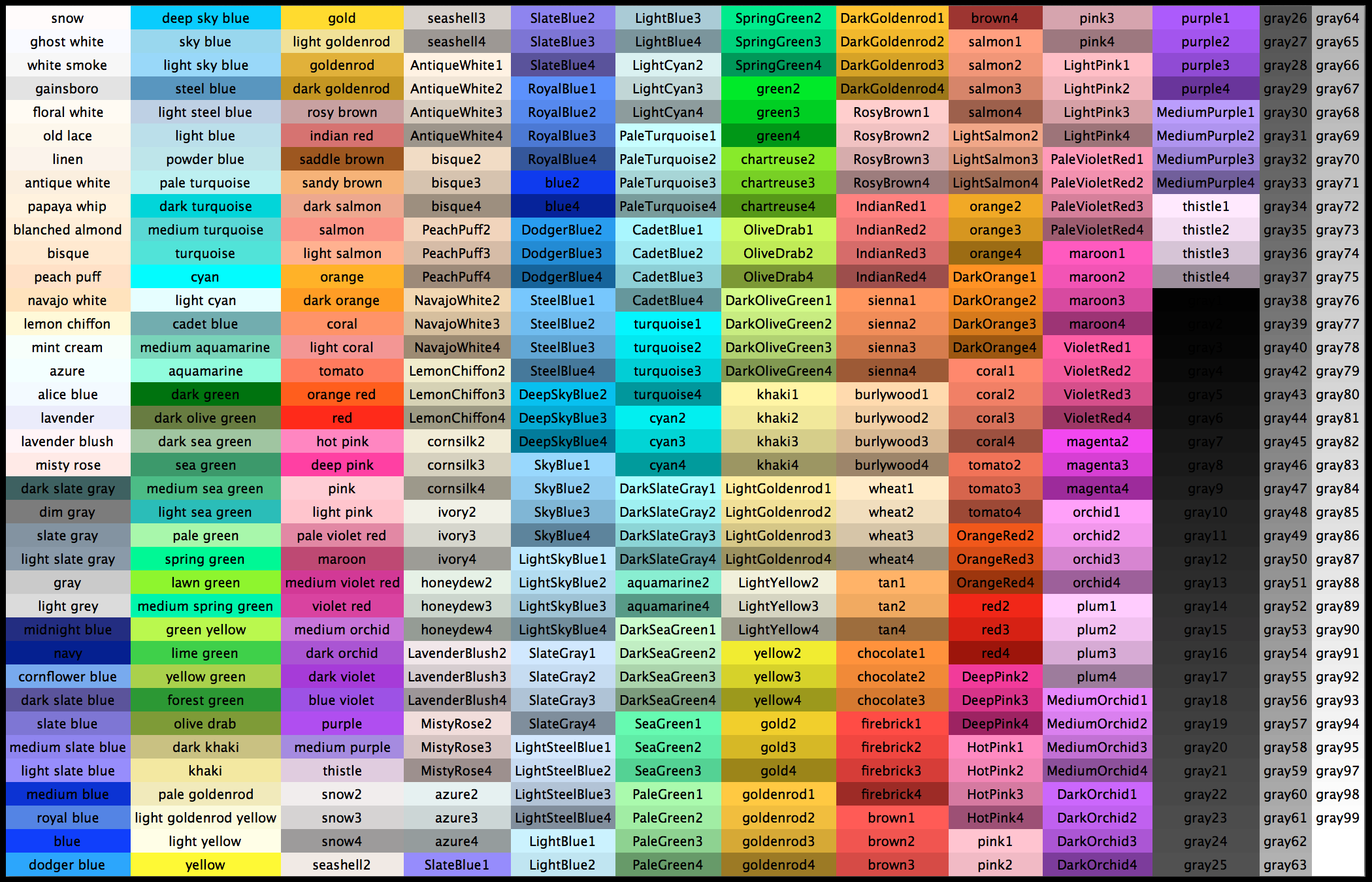

1 - Couleurs

Dans la plupart des applications logicielles, il existe deux manières de définir des couleurs :

Dans le cas des couleurs personnalisées, deux formats sont possibles pour spécifier les valeurs :

2 - Polices

En typographie, une police de caractères est définie par trois propriétés :

Comme pour les couleurs, le choix des polices de caractères utilisées par ezTK s'effectue par une chaîne de caractères avec deux formats possibles :

Il faut noter que les polices de caractères installées par défaut sur Windows, MacOS et Linux sont différentes. Sur chaque plateforme, il existe des tables de conversion sur chaque plateforme permettant de trouver une police similaire à une police demandée, mais cela ne fonctionne que pour les polices les plus classiques.

3 - Images

Une interface graphique utilise généralement de nombreuses images, principalement des icônes et des sprites, chacune correspondant à un élément visuel différent qui sera inséré dans le fenêtre de l'application. Les images manipulées par ezTK sont toujours stockées, au départ, dans des fichiers utilisant l'un des deux formats standards : le format GIF ou le format PNG. Pour charger une image depuis un fichier, on utilise la commande suivante :

imageName = Image(fileName)

Il arrive assez fréquemment que de nombreuses images utilisées par une application soient toutes de la même taille (par exemple, les différentes icônes d'une barre d'outils, ou les sprites identifiant les différents personnages dans un jeu vidéo 2D). Dans ce type de configuration, pour éviter de devoir créer un fichier individuel pour chacune des images, ezTK offre la possibilité de regrouper un nombre arbitrare d'images de taille identique dans un fichier GIF ou PNG unique, sous la forme d'une grille d'images. Pour charger une image depuis un fichier, on utilise la commande suivante :

imageTuple = ImageGrid(fileName, rows, cols)

Note : Si l'utilisateur ne fournit qu'une seule des deux valeurs rows ou cols, la fonction ImageGrid va supposer que les images sont de formes carrées et va automatiquement calculer l'autre valeur en fonction de la taille de l'image stockée dans le fichier. Et si l'utilisateur ne fournit aucune des deux valeurs, la fonction va supposer que la grille ne contient qu'une seule ligne ou une seule colonne d'images carrées et va calculer la taille des images de la grille en fonction de la plus petite des 2 dimensions de l'image

4 - Multi-états

Lorsqu'on définit une widget en utilisant un tuple pour définir une propriété qui normalement attend une valeur unique, cette widget est automatiquement transformée en widget multi-états. Les différentes valeurs fournies par le tuple sont numérotés (en commençant par 0) et correspondent aux différents états de la widget. Par exemple :

colors = ('red','green','blue')
brick = Brick(win, bg=colors)

permet de définir une widget Brick qui aura 3 couleurs possibles (rouge, vert et bleu). Lorsque la widget est créée, l'état par défaut est l'état 0 (donc ici, cela correspond à une couleur 'rouge')

Pour changer l'état d'une widget multi-état au cours de l'exécution du programme, il suffit de modifier la valeur de la propriété state associé à cette widget. Par exemple, avec l'exemple précédent, la commande brick.state = 1 va faire passer l'état de la widget de 0 à 1, et donc automatiquement changer sa couleur de rouge à vert.

La propriété states permet de connaître de nombre total d'états pour une widget donnée, même si cette information est rarement utile. En particulier, il faut noter que si l'utilisateur affecte une valeur state qui est supérieure au nombre total d'états, ezTK va automatiquement appliquer un modulo states pour garantir que la widget reste toujours dans un état cohérent par rapport à sa définition initiale.

Les propriétés des widgets les plus utilisées pour définir des widgets multi-états sont bg, fg, text et image qui permettent de changer les couleurs, le texte ou l'image en fonction des actions de l'utilisateur (cf. Exemples C2B, C2C, C2D, C6B, C6D)

5 - Mise en page

La mise en page d'une interface est le processus qui permet de placer les différentes widgets les unes par rapport aux autres sur l'espace rectangulaire correspondant à la fenêtre de l'application. Sachant que les écrans des postes informatiques sont de résolutions variables d'une machine à l'autre, et que l'utilisateur va pouvoir, à tout moment, modifier la taille des fenêtres pour les applications en cours d'exécution, spécifier les coordonnées exactes pour chaque widget, est un processus beaucoup trop rigide. Au lieu de cela, la mise en page va consister pour le développeur à spécifier des règles générales pour positionner les widgets, puis ezTK va utiliser un algorithme, appelée packer, qui va calculer automatiquement la taille et la position de chaque widget en fonction de ces règles et de la taille courante de la fenêtre de l'application.

Les règles de mise en page sont principalement définies dans les widgets d'organisation Win et Frame avec les propriétés flow et fold, détaillées dans la section E ci-dessus. Néanmoins, toutes les autres widgets disposent d'une propriété grow qui permet de contrôler si une widget est autorisée à s'aggrandir (c'est le cas par défaut) ou non, lorsque l'utilisateur redimensionne la fenêtre de l'application. Ces trois propriétés, combinées à l'utilisation d'un organisation hiérarchique avec des widget Frame contenant d'autres widgets Frame permet de créer, très simplement, des mises en pages complexes avec plusieurs dizaines de widgets dans une même fenêtre qui vont se redimensionner et se repositionner harmonieusement, quelle que soit la taille courante de la fenêtre principale. Les Exemples C1A à C1F montrent, à travers une série d'exemples de plus en plus complexes, comment ce processus peut être mis en place pour obtenir des mises en page très diverses.
